TECHNICKÝ PŘEHLED 1/4

Konstrukce roštů a jak objednávat

PRINCIP KONSTRUKCE

Lisovaný rošt

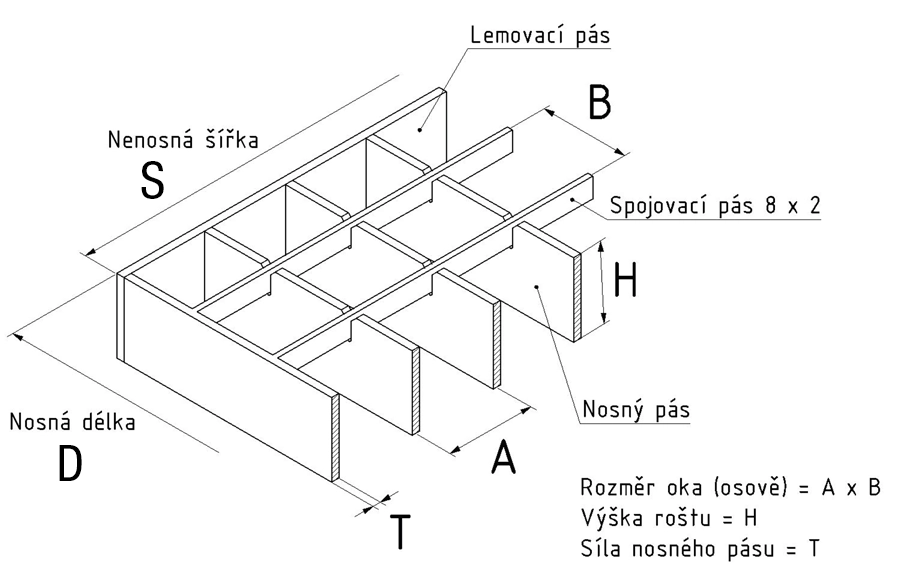

Rošt tvoří nosné pásy a nenosné spojovací pásy. Orientace nosných pásů, velikost oka a jejich rozměry se navrhují podle uložení a požadované nosnosti.

Výrobní typy ok a nosných pásů

PDF dle DIN 24537

JAK NEJLÉPE POPTÁVAT ROŠTY?

Parametry pro objednání

Pro zpracování nabídky potřebujeme určit základní zadání – druh roštu, rozměry, způsob použití, prostředí a charakter zatížení. Konstrukční provedení následně navrhne KASALI.

Název roštu

Podlahový / regálový rošt
Uveďte požadovanou skupinu výrobku a způsob jeho použití.

ZADÁVÁ ZÁKAZNÍK

Rozměr roštu

D x S
Rozměry uvádějte jako nosná délka × nenosná šířka, například 1 300 × 650 mm. Důležitý je také rozpon mezi podporami.

ZADÁVÁ ZÁKAZNÍK

Povrchová úprava

Zinek podle prostředí
Žárový zinek pro exteriér a vlhké prostředí, galvanický nebo černý zinek zejména pro suchý interiér.

VOLÍ ZÁKAZNÍK S DOPORUČENÍM KASALI

Nosný pás

H x T
Výšku a tloušťku nosného pásu navrhujeme podle rozponu, způsobu uložení a zatížení, například 40 × 3 mm.

NAVRHUJE KASALI

Rozměr oka

A x B
Velikost a orientaci oka volíme podle použití, bezpečnostních požadavků a charakteru zatížení, například 34 × 66 mm.

NAVRHUJE KASALI

Spojovací pás

Nenosný konstrukční prvek
Rozměr spojovacího pásu stanovíme podle typu a konstrukce roštu, například 8 × 2 mm.

NAVRHUJE KASALI

Nosnost a zatížení

Způsob působení zatížení
Uveďte hodnotu i způsob zatížení: plošné, bodové, liniové, zatížení paletou nebo koly vozíku. Samotný údaj v kg/m² nemusí být vždy dostačující.

ZADÁVÁ ZÁKAZNÍK • OVĚŘUJE KASALI

Počet kusů

Množství jednotlivých pozic
U každého rozměru a provedení uveďte požadovaný počet kusů.

ZADÁVÁ ZÁKAZNÍK

MÁTE KONKRÉTNÍ ZADÁNÍ?

Nemusíte znát všechny konstrukční parametry

Pošlete nám způsob použití, rozměry, uložení a zatížení. Nosný pás, oko a spojovací pás navrhne naše technické oddělení.

TECHNICKÝ PŘEHLED 2/4

Povrchová úprava

Povrch volíme podle prostředí, požadované odolnosti a vzhledu. Pro běžné průmyslové použití nabízíme tři základní varianty, které je možné upřesnit podle konkrétního provozu.

VENKOVNÍ PROSTŘEDÍ

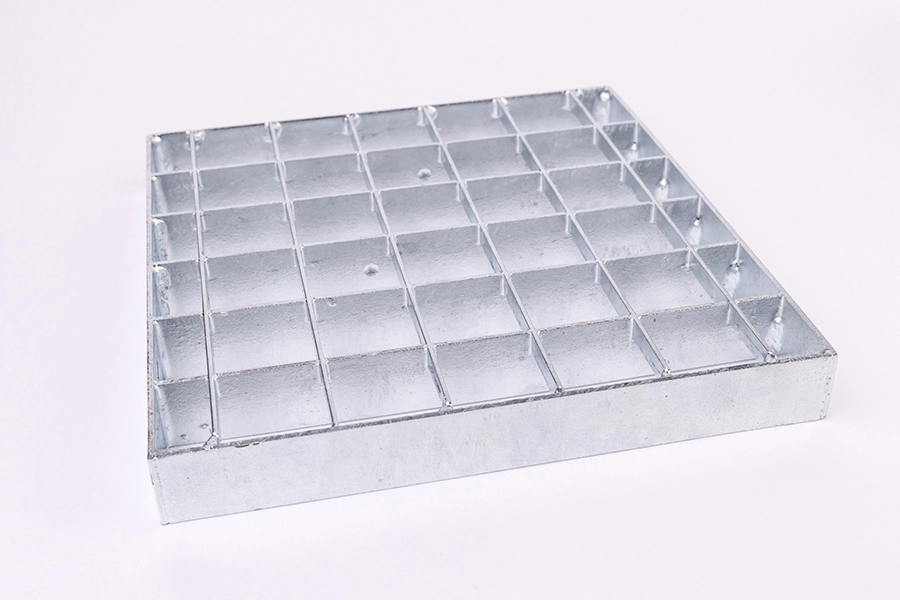

Žárový zinek

Standardní volba pro venkovní konstrukce, manipulační plochy a provozy vystavené přirozené vlhkosti.

SUCHÝ INTERIÉR

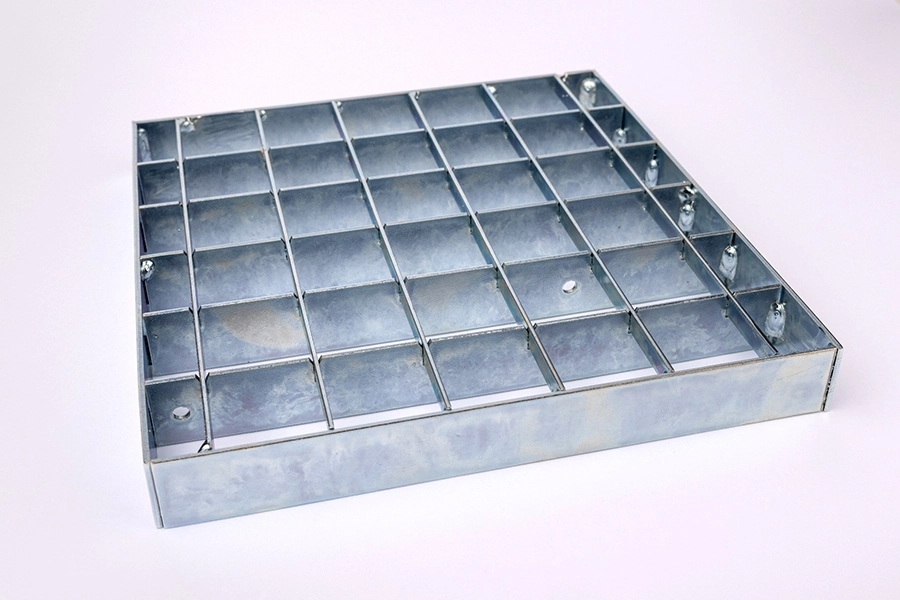

Galvanický zinek

Vhodný zejména do vnitřních prostor skladovacích hal bez působení venkovní vlhkosti.

vizuální odlišení

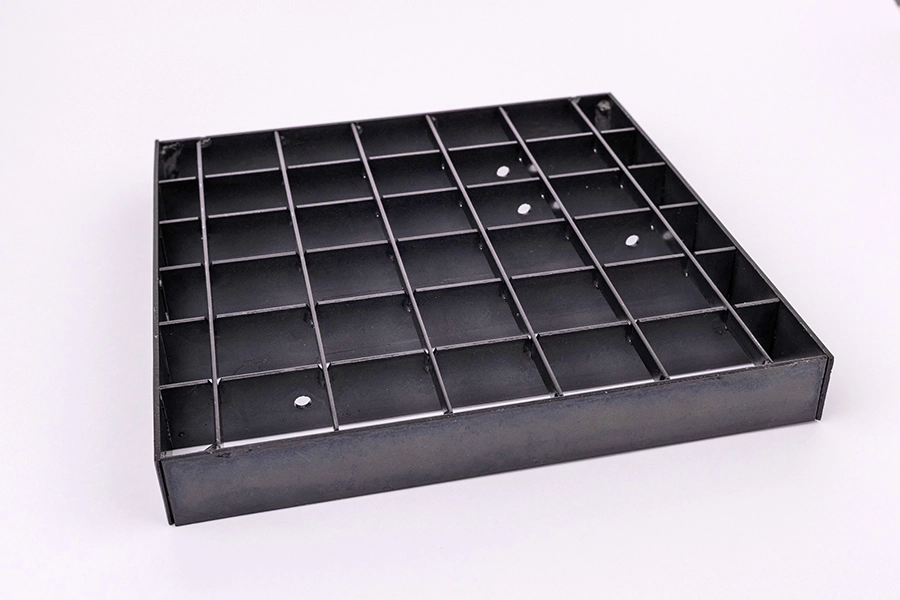

Černý zinek

Antracitové provedení pro prostory, kde je požadováno odlišení od standardních průmyslových roštů.

co ovlivňuje volbu?

Umístění a vlhkost

Nejdříve rozlišujeme suchý interiér, nevytápěnou halu a venkovní použití. Důležité je také lokální působení vody, kondenzace nebo chemických látek.

Manipulace a mechanické namáhání

U regálových výplní a pojezdových ploch je vhodné zohlednit četnost manipulace, kontakt s paletami a možnost poškození povrchu.

Vzhled a návaznost na konstrukci

U pohledových prvků lze povrch sladit s navazující ocelovou konstrukcí. Odstín a výsledný vzhled doporučujeme odsouhlasit před výrobou.

související dokumenty

Potřebujete ověřit prostředí?

Popište umístění roštu a provozní podmínky. Doporučíme vhodnou povrchovou úpravu.

TECHNICKÝ PŘEHLED 3/4

Protiskluzové provedení

Protiskluzové provedení se používá tam, kde může vlhkost, prach nebo provozní nečistoty snížit adhezi. Konkrétní typ je nutné zvolit podle rizika a způsobu užívání plochy.

typ p, R10

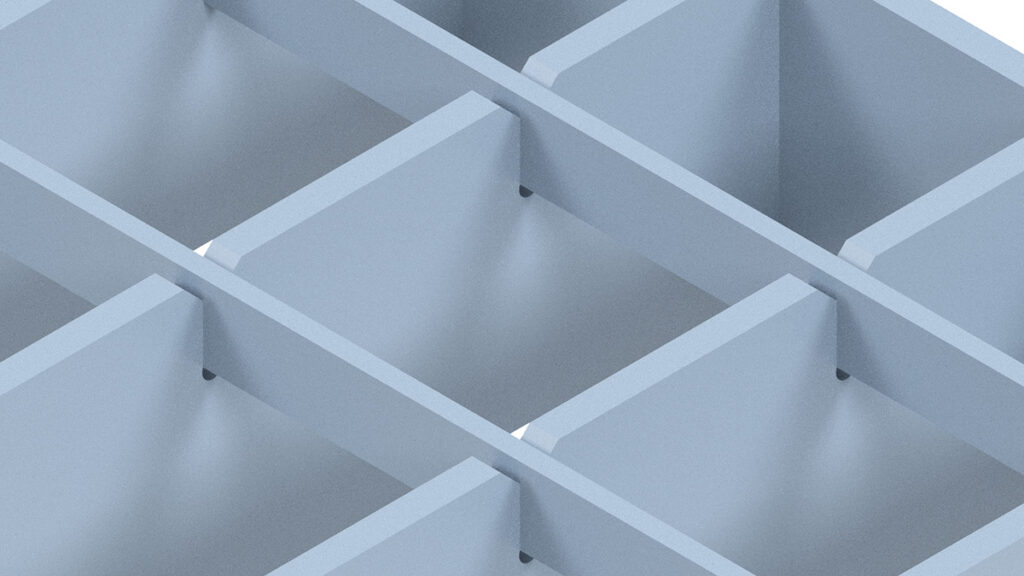

Hladké provedení

Nezoubkovaný nosný i příčný pás pro běžné provozy bez zvýšeného rizika uklouznutí.

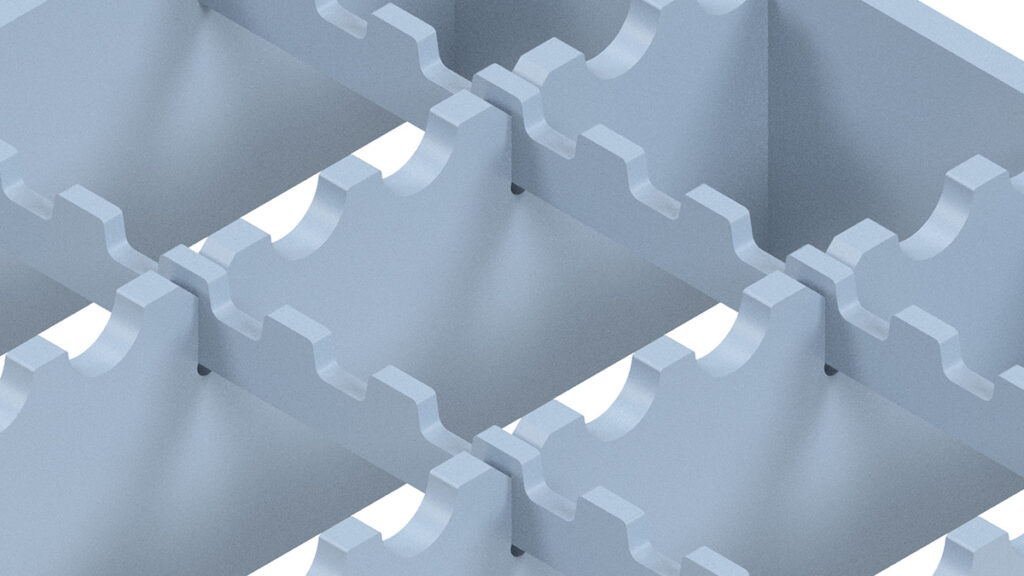

typ P/S2, R11

Zoubkovaný příčný pás

Vyšší protiskluzný účinek při zachování standardního provedení nosných pásů.

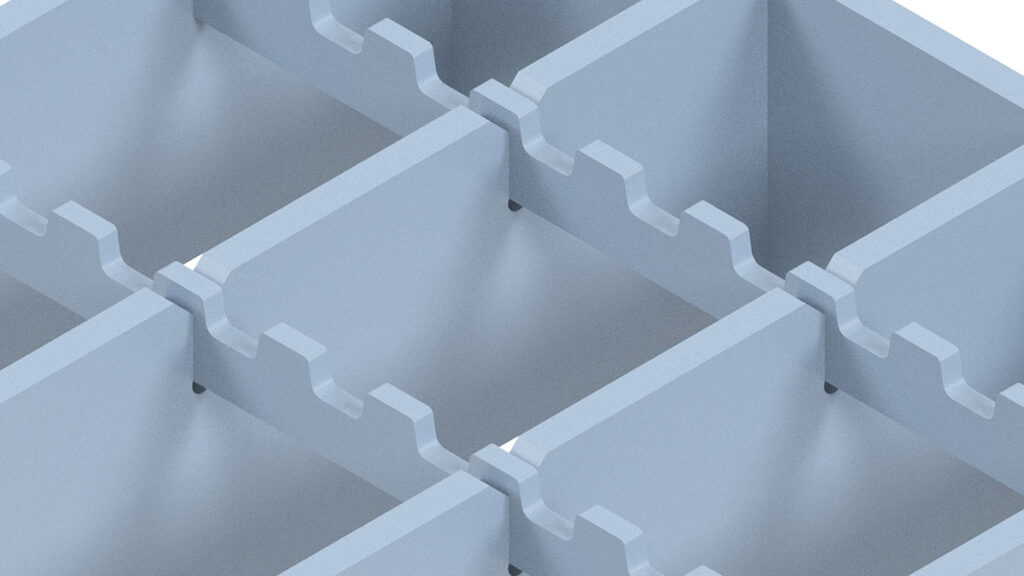

typ P/S1, R12

Zoubkované oba směry

Zoubkovaný nosný i příčný pás pro provozy se zvýšeným požadavkem na protiskluznost.

doporučení pro návrh

Posouzení konkrétního provozu

Třída protiskluznosti je pouze jedním z podkladů. Při návrhu je nutné zohlednit sklon, četnost pohybu, používanou obuv a látky, které se mohou na ploše vyskytovat.

Schodišťové stupně

U stupňů se protiskluzové provedení doplňuje nášlapnou hranou. Výsledné řešení vychází z umístění schodiště a požadavků projektu.

Údržba pochozí plochy

Bezpečnost ovlivňuje také pravidelné čištění a odvod nečistot. Rošt a velikost oka proto volíme s ohledem na reálný způsob údržby.

Jaké provedení zvolit?

Zašlete typ provozu, umístění a očekávané znečištění. Návrh s vámi technicky ověříme.

TECHNICKÝ PŘEHLED 4/4

Kotvení a montáž

Základní pravidla montáže

Dostatečná délka uložení

Uložení ve směru nosných pásů má být podle možností alespoň rovno jejich výšce, minimálně 25 mm.

Zajištění proti pohybu

Rošt je nutné zajistit proti posunutí a nadzvednutí vhodnými úchyty nebo řešením určeným projektem.

Minimálně čtyři body

Pro běžné uložení se počítá nejméně se čtyřmi úchyty na jeden rošt; konkrétní návrh může vyžadovat více.

před zahájením montáže

Kontrola nosné konstrukce

Ověří se rozpon, rovinnost, šířka podpor a návaznost jednotlivých polí. Rošt nesmí být uložen opačně vůči směru nosných pásů.

Volba typu úchytu

Rozhoduje velikost oka, tvar podkladního profilu, přístupnost zespodu a možnost vrtání do konstrukce.

Montážní a kladečský plán

U větších ploch doporučujeme připravit číslovaný kladečský plán, který určí polohu každého roštu, výřezů a montážních prvků.

Možnosti upevňovacích prvků

Odkaz na stránku upevňovacích prvků

Standardní i zakázkové prvky pro bezpečné upevnění roštů k nosné konstrukci.

technická konzultace

Potřebujete montážní návrh?

Pošlete výkres nosné konstrukce. Připravíme vhodný typ upevnění nebo kladečský plán.

dokumenty ke stažení

Tabulky, normy a certifikace

Podrobnější podklady jsou snadno dostupné projektantům, technikům i zákazníkům.

Standardní rozměry schodišťových stupňů

PDF ke stažení

MÁTE KONKRÉTNÍ ZADÁNÍ?

Potřebujete ověřit konkrétní řešení?

Technické oddělení vám pomůže s volbou typu a nosnosti roštu.
