Gitterrostkonstruktion und Bestellangaben

Welche Grundangaben wir für die richtige Auslegung des Gitterrostes benötigen.

Oberfläche

Wann Feuerverzinkung, galvanische Verzinkung oder Pulverbeschichtung geeignet ist.

Rutschhemmende Ausführung

Übersicht der Typen P, P/S1 und P/S2 und ihrer geeigneten Einsatzbereiche.

Befestigung und Montage

Grundsätze für Auflagerung und Sicherung sowie die Vorbereitung der Montage.

TECHNISCHE ÜBERSICHT • 01/04

Konstruktion von Gitterrosten und Bestellmöglichkeiten

KONSTRUKTIONSPRINZIP

Pressrost

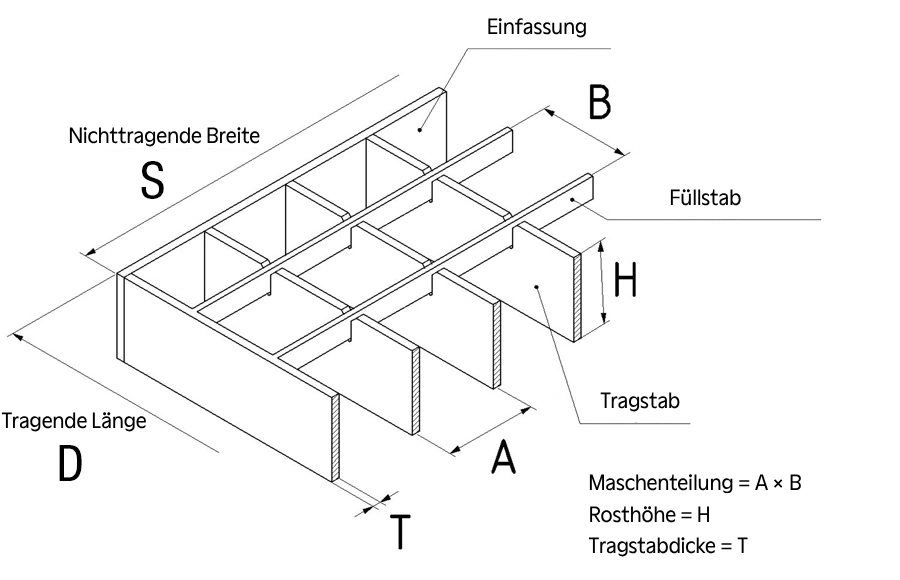

Ein Pressrost besteht aus Tragstäben und nichttragenden Füllstäben. Ausrichtung, Maschenweite und Abmessungen werden passend zur Auflagerung und erforderlichen Tragfähigkeit festgelegt.

Výrobní typy ok a nosných pásů

PDF dle DIN 24537

Nosnost roštů, oko 30 x 30 mm

PDF tabulka zatížení

Konstrukce lisovaného roštu

PDF technický přehled

SO FRAGEN SIE GITTERROSTE RICHTIG AN

Angaben für die Bestellung

Für ein Angebot benötigen wir Gitterrosttyp, Abmessungen, Verwendungszweck, Umgebung und Belastungsart. Die konstruktive Ausführung legt anschließend KASALI fest.

Gitterrosttyp

Boden- / Regalgitterrost

Geben Sie die gewünschte Produktgruppe und den Verwendungszweck an.

ANGABE DURCH DEN KUNDEN

Gitterrostabmessungen

D x S

Geben Sie die Abmessungen als Tragstablänge × Füllstabbreite an, z. B. 1.300 × 650 mm. Wichtig ist auch die freie Stützweite.

ANGABE DURCH DEN KUNDEN

Oberfläche

Verzinkung passend zur Umgebung

Feuerverzinkung für Außen- und Feuchtbereiche; galvanische Verzinkung vor allem für trockene Innenräume.

AUSWAHL DURCH DEN KUNDEN MIT EMPFEHLUNG VON KASALI

Tragstab

H x T

Höhe und Dicke des Tragstabs legen wir nach Spannweite, Auflagerung und Belastung fest, z. B. 40 × 3 mm.

AUSLEGUNG DURCH KASALI

Maschenweite

A x B

Maschenweite und Ausrichtung werden nach Anwendung, Sicherheitsanforderungen und Belastungsart gewählt, z. B. 34 × 66 mm.

AUSLEGUNG DURCH KASALI

Füllstab

Nichttragendes Konstruktionselement

Die Abmessung des Füllstabs bestimmen wir nach Gitterrosttyp und Konstruktion, z. B. 8 × 2 mm.

AUSLEGUNG DURCH KASALI

Tragfähigkeit und Belastung

Art der Lasteinwirkung

Geben Sie Belastungswert und -art an: Flächen-, Punkt- oder Linienlast, Palettenlast oder Radlast. Eine Angabe nur in kg/m² ist nicht immer ausreichend.

AUSWAHL DURCH DEN KUNDEN MIT EMPFEHLUNG VON KASALI

Stückzahl

Stückzahl je Position

Geben Sie für jede Abmessung und Ausführung die gewünschte Stückzahl an.

ANGABE DURCH DEN KUNDEN

HABEN SIE EIN KONKRETES PROJEKT?

Sie müssen nicht alle Konstruktionsparameter kennen

Senden Sie uns Verwendungszweck, Abmessungen, Auflagerung und Belastung. Tragstäbe, Maschenweite und Füllstäbe legt unsere Technik fest.

TECHNISCHE ÜBERSICHT • 02/04

Oberfläche

Die Oberfläche wird nach Umgebung, geforderter Beständigkeit und Optik gewählt. Für übliche Industrieanwendungen bieten wir drei Grundvarianten.

AUSSENBEREICH

Feuerverzinkt

Die Standardausführung für Außenkonstruktionen, Verkehrsflächen und feuchte Betriebsbereiche.

TROCKENER INNENBEREICH

Galvanisch verzinkt

Besonders geeignet für trockene Innenbereiche von Lagerhallen ohne Witterungseinfluss.

OPTISCHE DIFFERENZIERUNG

Pulverbeschichtung

Farbige Gitterrostausführung mit einer robusten und gleichmäßigen Oberfläche.

WAS BEEINFLUSST DIE AUSWAHL?

Standort und Feuchtigkeit

Zunächst unterscheiden wir zwischen trockenem Innenraum, unbeheizter Halle und Außenbereich. Auch lokale Einwirkung von Wasser, Kondensat oder Chemikalien ist zu berücksichtigen.

Handhabung und mechanische Beanspruchung

Bei Regalfüllungen und befahrbaren Flächen sind die Häufigkeit der Nutzung, Palettenkontakt und mögliche Oberflächenschäden zu berücksichtigen.

Optik und Abstimmung auf die Konstruktion

Bei sichtbaren Bauteilen kann die Oberfläche auf die angrenzende Stahlkonstruktion abgestimmt werden. Farbton und Erscheinungsbild sollten vor der Fertigung freigegeben werden.

ZUGEHÖRIGE DOKUMENTE

Informationen zur Verzinkung

Informationen zu Verzinkungsverfahren

Möchten Sie die Einsatzumgebung prüfen lassen?

Beschreiben Sie Einbauort und Betriebsbedingungen. Wir empfehlen die passende Oberfläche.

TECHNISCHE ÜBERSICHT • 03/04

Rutschhemmende Ausführung

Rutschhemmende Gitterroste werden eingesetzt, wenn Feuchtigkeit, Staub oder Betriebsstoffe die Trittsicherheit mindern können. Die Ausführung ist nach Risiko und Nutzung zu wählen.

typ p, R10

Glatte Ausführung

Ungezahnte Trag- und Füllstäbe für Standardbereiche ohne erhöhtes Rutschrisiko.

typ P/S2, R11

Gezahnte Füllstäbe

Erhöhte Rutschhemmung bei weiterhin glatten Tragstäben.

typ P/S1, R12

Beidseitig gezahnt

Gezahnte Trag- und Füllstäbe für Bereiche mit erhöhten Anforderungen an die Rutschhemmung.

doporučení pro návrh

Posouzení konkrétního provozu

Třída protiskluznosti je pouze jedním z podkladů. Při návrhu je nutné zohlednit sklon, četnost pohybu, používanou obuv a látky, které se mohou na ploše vyskytovat.

Schodišťové stupně

U stupňů se protiskluzové provedení doplňuje nášlapnou hranou. Výsledné řešení vychází z umístění schodiště a požadavků projektu.

Údržba pochozí plochy

Bezpečnost ovlivňuje také pravidelné čištění a odvod nečistot. Rošt a velikost oka proto volíme s ohledem na reálný způsob údržby.

Jaké provedení zvolit?

Zašlete typ provozu, umístění a očekávané znečištění. Návrh s vámi technicky ověříme.

TECHNISCHE ÜBERSICHT • 04/04

Kotvení a montáž

Základní pravidla montáže

Dostatečná délka uložení

Uložení ve směru nosných pásů má být podle možností alespoň rovno jejich výšce, minimálně 25 mm.

Zajištění proti pohybu

Rošt je nutné zajistit proti posunutí a nadzvednutí vhodnými úchyty nebo řešením určeným projektem.

Minimálně čtyři body

Pro běžné uložení se počítá nejméně se čtyřmi úchyty na jeden rošt; konkrétní návrh může vyžadovat více.

před zahájením montáže

Kontrola nosné konstrukce

Ověří se rozpon, rovinnost, šířka podpor a návaznost jednotlivých polí. Rošt nesmí být uložen opačně vůči směru nosných pásů.

Volba typu úchytu

Rozhoduje velikost oka, tvar podkladního profilu, přístupnost zespodu a možnost vrtání do konstrukce.

Montážní a kladečský plán

U větších ploch doporučujeme připravit číslovaný kladečský plán, který určí polohu každého roštu, výřezů a montážních prvků.

Možnosti upevňovacích prvků

Odkaz na stránku upevňovacích prvků

Standardní i zakázkové prvky pro bezpečné upevnění roštů k nosné konstrukci.

technická konzultace

Potřebujete montážní návrh?

Pošlete výkres nosné konstrukce. Připravíme vhodný typ upevnění nebo kladečský plán.

dokumenty ke stažení

Tabulky, normy a certifikace

Podrobnější podklady jsou snadno dostupné projektantům, technikům i zákazníkům.
